160（16T)

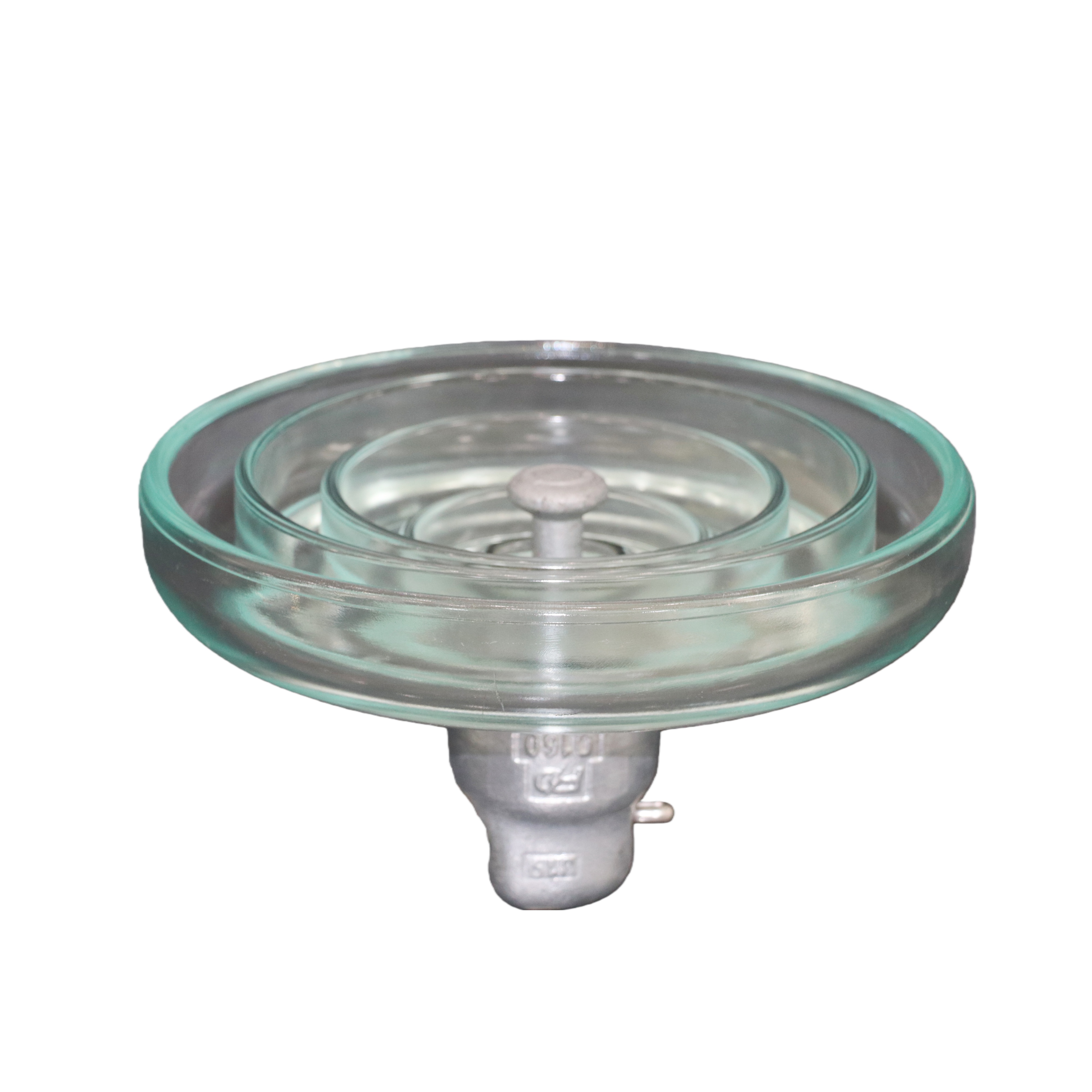

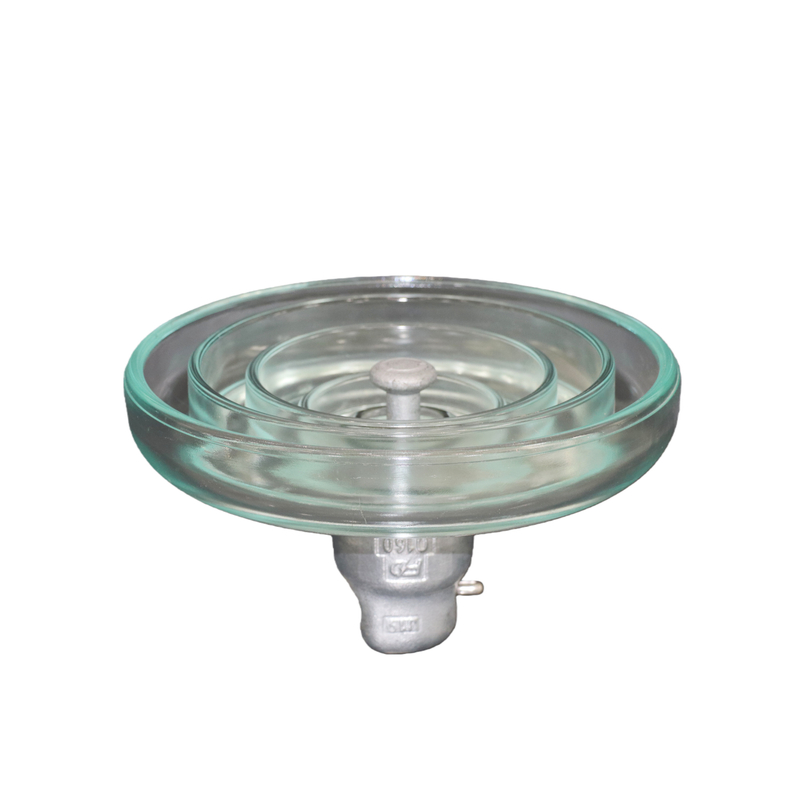

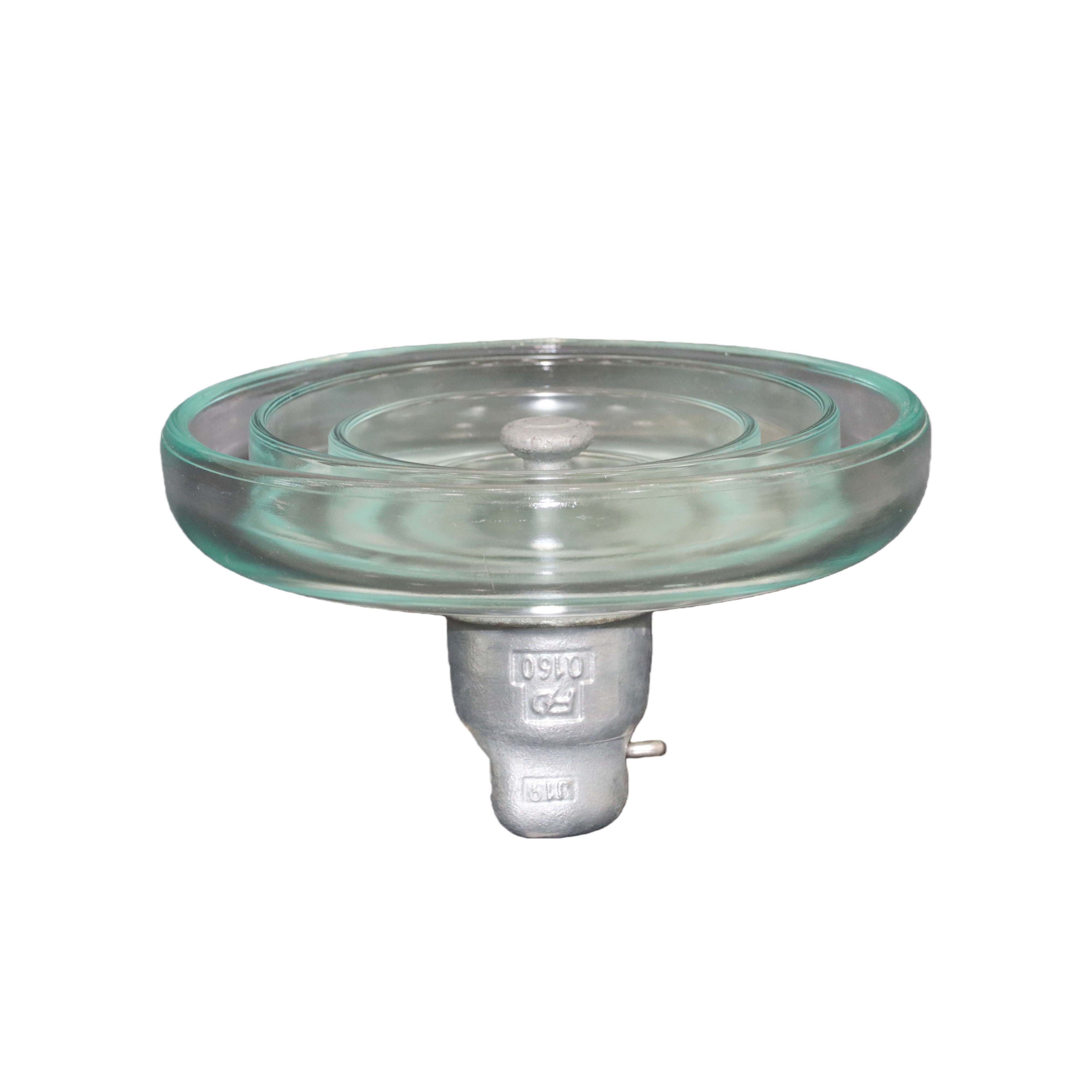

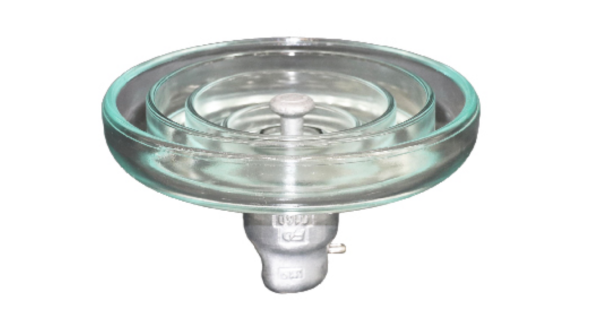

DC type: Main technical parameters (GB & IEC) of DC disk suspension-type glass insulator

Type	IEC Type	Diameter D （mm）	Spacing H （mm）	Creepage Distance L (mm)	Size of Coupling （mm）	Mechanical Failing Load （kN）	Mechanical Routine Test （kN）	Anodic DC Power Dry Withstand Voltage（kV）	Anodic DC Power Wet Withstand Voltage（kV）	Lighting Impulse Withstand Voltage（kV）	Implulse Withstand Voltage （p.u.）	SF6 Puncture Withstand Voltage（kV）	Radio Interference Voltage 10kV,1MHz（μV）	DC Corona Test (pin ∩) （kV）	Net Weight Per Unit(kg)
LXZP-160	U160BP/170H	320	170	550	20	160	80	150	65	140	2.8	225	≤50	≥50	9.7
LXZP-210	U210BP/170H	320	170	550	20	210	105	150	65	140	2.8	225	≤50	≥50	10.2
LXZP-240	U240BP/170H	320	170	550	24	240	120	150	65	140	2.8	225	≤50	≥50	10.5
LXZP-300	U300BP1/195H	390	195	710	24	300	150	150	65	140	2.8	225	≤50	≥50	15.4
LXZP1-300	U300BP/195H	380	195	635	24	300	150	170	75	155	2.8	225	≤50	≥50	16.0
LXZP-420	U420BP/205H	360	205	550	28	420	210	150	65	140	2.8	225	≤50	≥50	14.6
LXZP1-420	U420BP1/205H	380	205	620	28	420	210	160	70	150	2.8	225	≤50	≥50	18.9
LXZP-550	U550BP/240H	380	240	650	32	550	275	160	70	150	2.8	225	≤50	≥50	19.1
LXZP1-550	U550BP1/240H	380	240	710	32	550	275	160	70	150	2.8	225	≤50	≥50	22.0
LXZP-840	U840BP/300H	420	300	710	40	840	420	170	75	155	2.8	225	≤50	≥50	24.5
